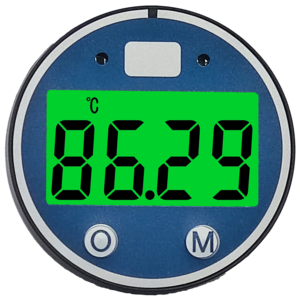

二线制4-20mA变送信号LCD数显表ST39S

ST39S型二线制智能回路电流（LCD）数显表

STS系列两线制回路供电数显表适合所有两线制变送器，如压力、差压、温度、流量、PH值、距离、加速度和力等。其内置微处理器，通过两按键操作，实现零点、满量程、小数点、单位符号、报警、延时等设定和基准标定而无需电位器及其他调整，无需外部供电，仅需串联在被测回路中，就能将被测回路中的4～20mA信号所对应的数量信息精确的显示出来，本表采用进口专用集成电路，SMT工艺制造，电路组装密度高，仪表外形尺寸小。

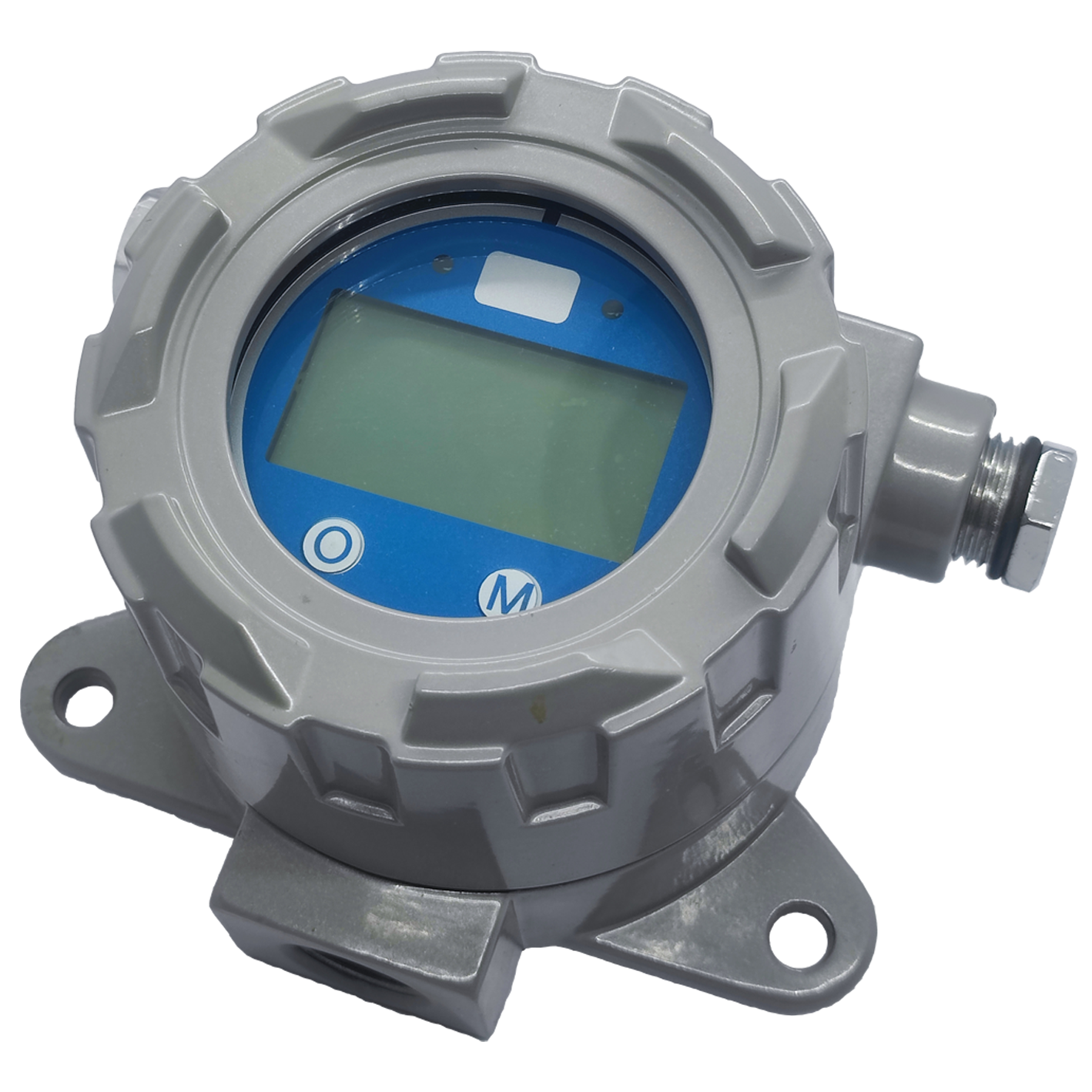

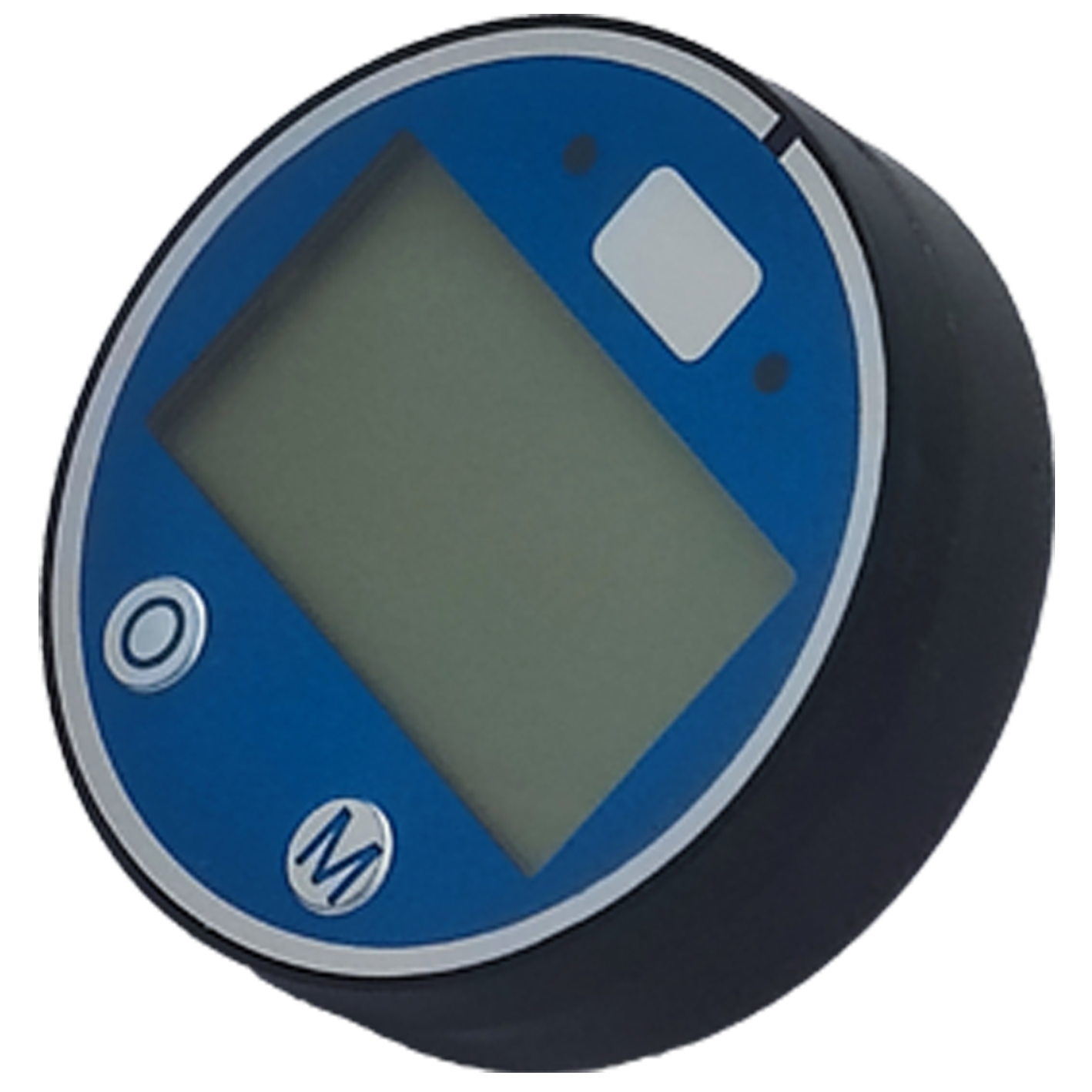

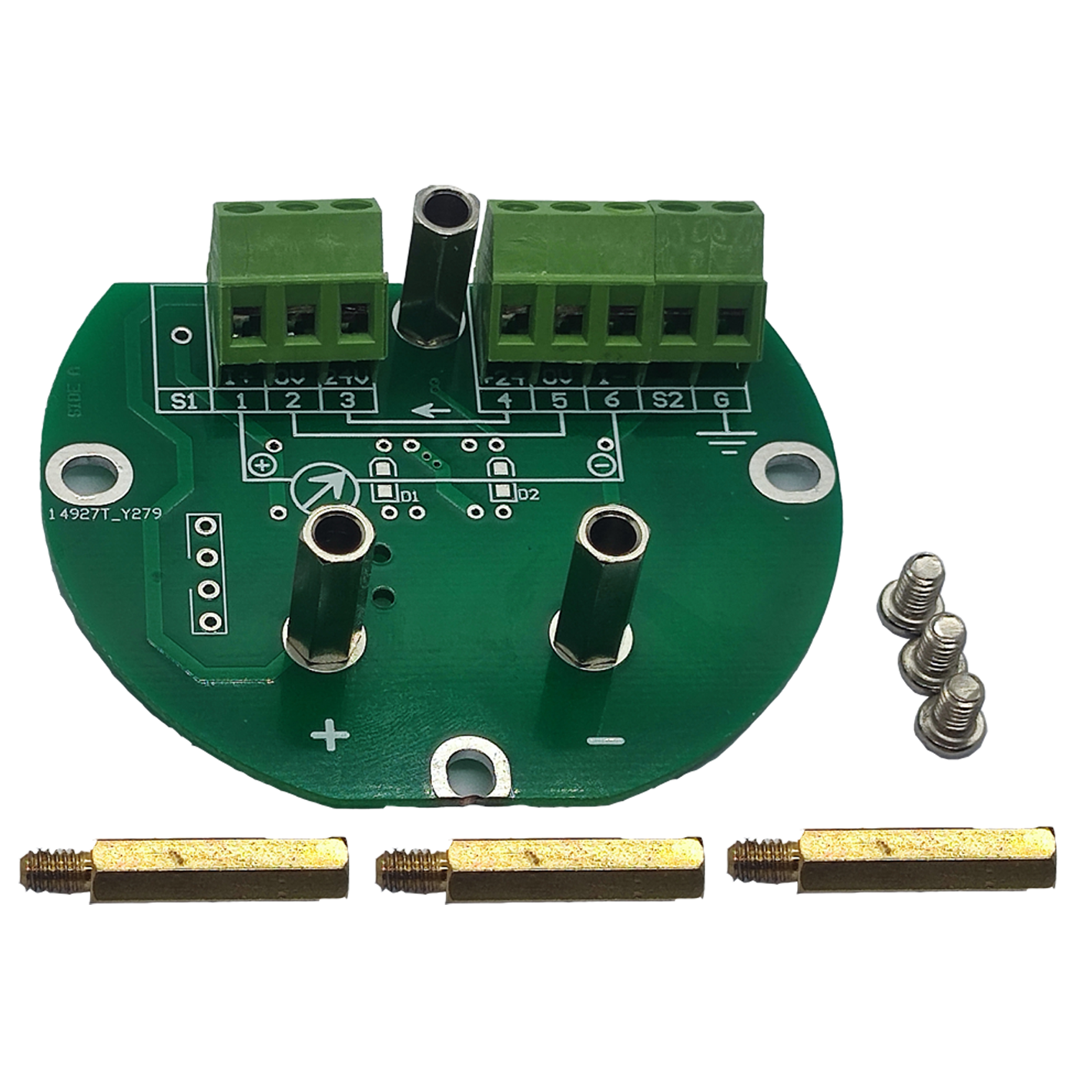

本表呈园柱型，采用塑料外壳，外径φ68mm，厚21mm。外形结构适用于窗口直径φ62mm的罐旁仪表铝壳。

一、技术条件

⒈使用条件

⑴通过电流：测量范围   3～22mA

                     极限范围   小于100 mA

⑵温度范围：额定使用范围：-20℃～60℃

                     极限存储范围：-40℃～70℃

⑶相对湿度：20%～90%RH

⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。

⒉显示内容：

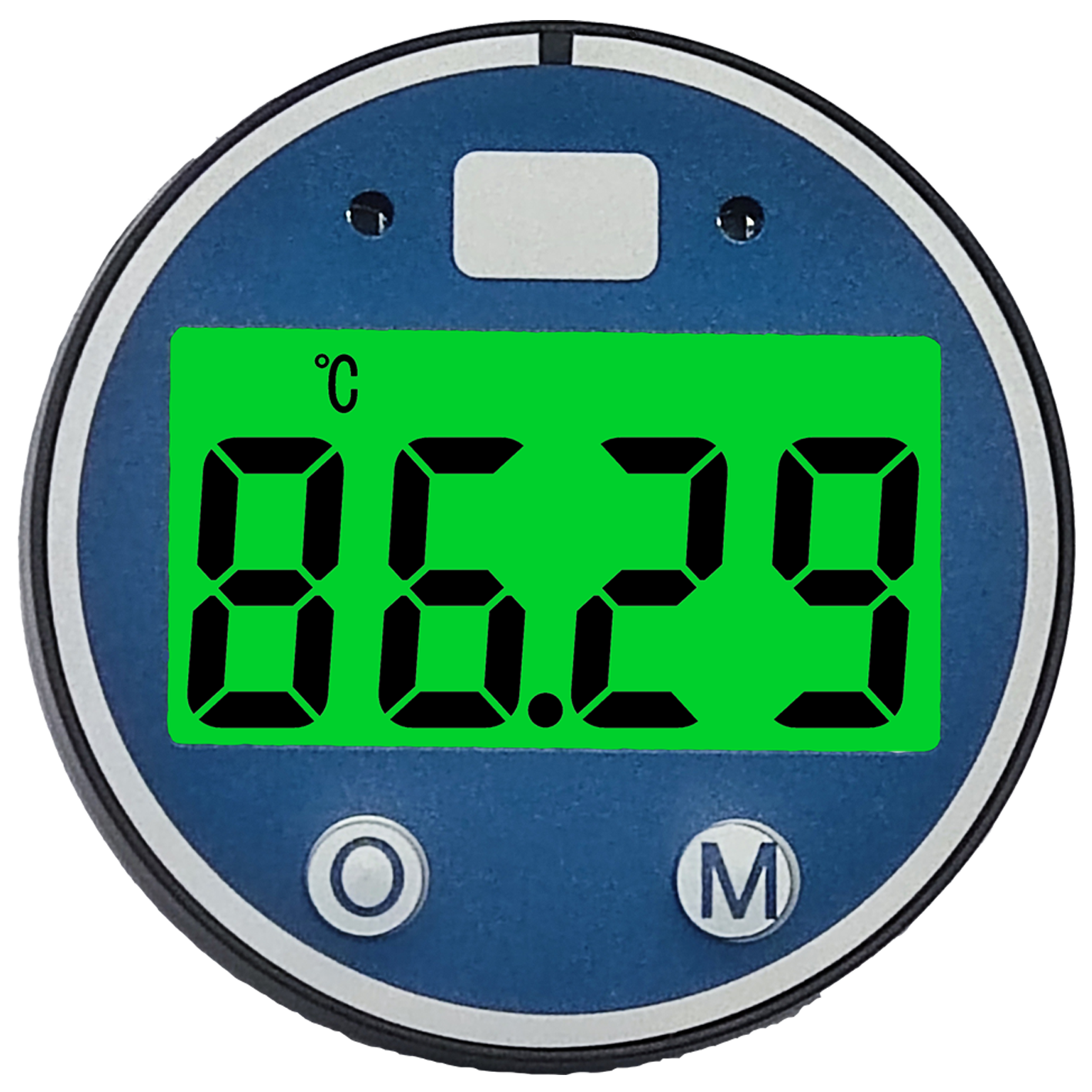

⑴ LCD（液晶显示，绿色匀背光）黑色数字、小数点及单位符号显示，字高19mm（7.5英寸）。

⑵符号显示：%、m、℃、mg/m³、ppm、%LEL、%VOL

⑶模拟条显示：10段（21态）0～100%

⒊采样速率：5次／秒

⒋正常使用电压降

⑴电压降≤3.2V，20mA   无过流保护

⒌数显设定范围

⑴ 4mA：－1999～9999

⑵ 20mA：－1999～9999

⑶设定误差±2个字（注）

⒍极性转换：负信号自动显示“－”，正信号无符号显示。

⒎精度：全量程线性偏离≤±2个字（注）

⒏温度影响误差（注）：

⑴满量程≤50ppm/℃（-20℃～60℃）

⑵零点漂移≤5个字（-20℃～60℃）

⒐过量程指示：“－HI－”或“－LO－”

⒑尺寸：φ68×21mm（直径×厚）

⒒净重：58克+32克
